1.結構概述

JYS1抽屜結構技術由本公司2004年研發，授權兩項發明專利和一項實用新型專利。

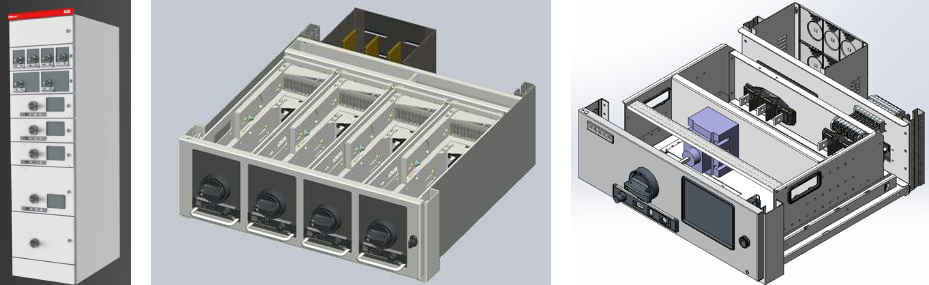

JYS1可移式操作抽屜單元結構由抽屜推進聯鎖機構底盤、可移部件兩部分組成，推進聯鎖機構底盤與單元室鎖定，關閉單元門，三位置操作轉換由可移部件實現。樣本所展示JYS1-2型可移式操作抽屜單元是本公司改進結構第二代產品。

2.使用條件

2.1.正常使用條件

a) 周圍空氣溫度不得超過＋40℃，而且在24h內其平均溫度不得超過＋35℃。

周圍空氣溫度的下限為－5℃。

b) 安裝地點海拔不超過2000m；

c) 空氣清潔，在周圍空氣為＋40℃時，其相對濕度不得超過50％。在較低溫度時允許有較大的相對濕度。例如：＋20℃時，相對濕度為90％；

d) 周圍環境污染等級為GB7251.1-1997中污染等級3；

e) 安裝類別（過電壓類別）為GB7251.1-1997中的Ⅲ級。

2.2.特殊使用條件

如果使用條件超出正常使用條件，用戶應與我公司協商解決。

3.電流等級

單元抽屜：三極后出線方案125A、250A、400A、630A、800A

          四極后出線方案125A、250A、400A、630A

          三極側出線方案125A、250A、400A、630A

4.JYS1抽屜推進聯鎖技術功能

●  抽屜進入單元室，關閉單元門，三位置均有可移部件實現轉換，三位置操作不改變操作防護等級；

●  可移部件移出分離位置時，抽屜底盤與單元室閉鎖，唯有在分離位置抽屜可進出單元室，防止任意位置插拔抽屜，且具有緊急解鎖功能；

●  可移部件進入連接位置，單元門被門聯鎖鎖定，但可通過緊急解鎖功能解鎖打開；

●  確保手操合閘與抽屜推進機構閉鎖，唯有分閘位置方可操作可移部件；

●  確保電操在誤操作時，主開關必跳閘的聯鎖功能技術；

●  單元抽屜可配備智能化24V通訊連接口，由推進機構隨主輔電路同步操作連接的功能技術；

●  垂直母線端封閉結構，配備合頁鎖定活門，抽屜進入單元室定位，合頁活門自動打開，抽屜移出單元室，合頁活門自動關閉，實現防護等級IP40；

●  防下墜門鉸鏈，暗鉸鏈、明鉸鏈的選擇；

品牌合作技術，高性能創新要求，項目工程：蘇州地鐵2號線、江西豐城電廠、大連福佳大化，總計有1500余臺運行業績。
